Солнечные батареи своими руками сделать не так уж сложно как кажется на первый взгляд. Конечно, придется повозиться и необходимо найти солнечные элементы, зато в вашем доме появится альтернативный источник электроэнергии, что по нынешним временам весьма кстати.

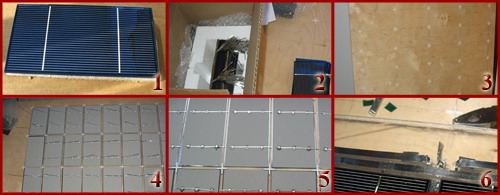

Основная проблема при сборе солнечной батареи – где взять солнечные элементы. Если Вы не найдете такие элементы в переделах нашей страны, значит следует обратиться в зарубежные магазины или аукционы. Элементы, приведенные в данной статье, куплены на американском аукционе Ebay (1). Солнечные элементы лучше брать сразу с припаянными проводниками, это значительно сократить время сборки батареи (2).

В качестве основы для батареи был выбран лист оргстекла. Этот материал достаточно прочен, но в тоже время эластичен, не гниет и не подвергается воздействию внешних факторов, а, кроме того, легко обрабатывается. Промышленные солнечные батареи подвергают герметизации, но в домашних условиях это весьма проблематично, поэтому от герметизации пришлось отказаться.

Для того, чтобы элементы солнечной батареи были ровно расположены следует сделать сборочную панель из фанеры (3). На ней рисуют сетку с ячейками 86х155 мм, так как солнечные элементы имеют размеры 81х150 мм и на зазоры следует оставить 5 мм. Для того, чтобы элементы не съезжали можно прикрепить к фанере крестики для укладки керамической плитки (4).

Поскольку оргстекло в данном примере имеет размеры 76х68 см, то на нем помещается 4 ряда по 8 элементов, итого 32. Обычно рекомендуют для солнечной батареи на 12 В использовать 36 элементов, но в данном случае используется «умный» контроллер, поэтому мощностью и напряжением было решено пожертвовать. Такая батарея позволяет получить батарею на 50 Вт, вообще-то каждый элемент имеет пиковую мощность около 1,75 Вт, но мощность частично теряется из-за переотражения на стекле. Количество цепочек из солнечных элементов лучше делать четным, чтобы вывести полюса на одну сторону.

Сборочную панель укладывают горизонтально и начинают монтировать солнечные элементы с помощью паяльника (5). Цепочки элементов соединяются между собой специальной шиной (плоским широким проводом). Этой же шиной выводятся полюса батареи наружу (6).

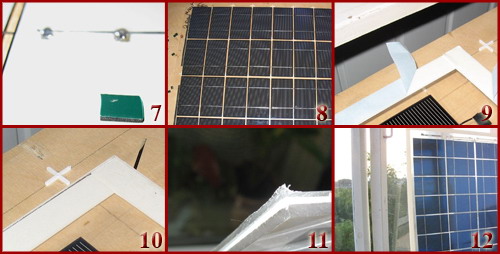

Солнечные элементы к подложке крепят монтажной лентой – мягкий слой полимерного материала между двух слоев клейкой ленты, держит она очень хорошо, к тому же предназначена для работы на открытом воздухе. Небольшие кусочки такой ленты приклеивают к средине всех элементов (7), при этом клейкая часть должна быть выше контактов и пластиковых крестиков на сборочном столе. Затем на элементы прикладывают подложку из оргстекла и крепко прижимают, таким образом солнечные элементы закрепляются на подложке (8). При помощи кусочков той же монтажной ленты можно закрепить шины на подложке.
Фронтальное стекло крепят также на монтажной ленте, но более широкой. Борта делают из двух слоев ленты, чтобы они получились вровень с клейкими площадками элементов. Чтобы стекло не приклеилось на каждом бортике отрывают бумажный слой на концах и загибают его (9), потом прикладывают фронтально стекло и вытягивают защитную бумагу, приподняв стекло. При опускании стекло приклеивается (10) и стык выходит ровным и красивым (11).

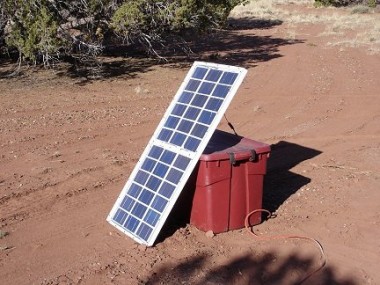

В результате этих операций получаем собранную солнечную батарею (12), в верхней части которой прикреплена клемная планка с контактами, с выводом полюсов батареи.
